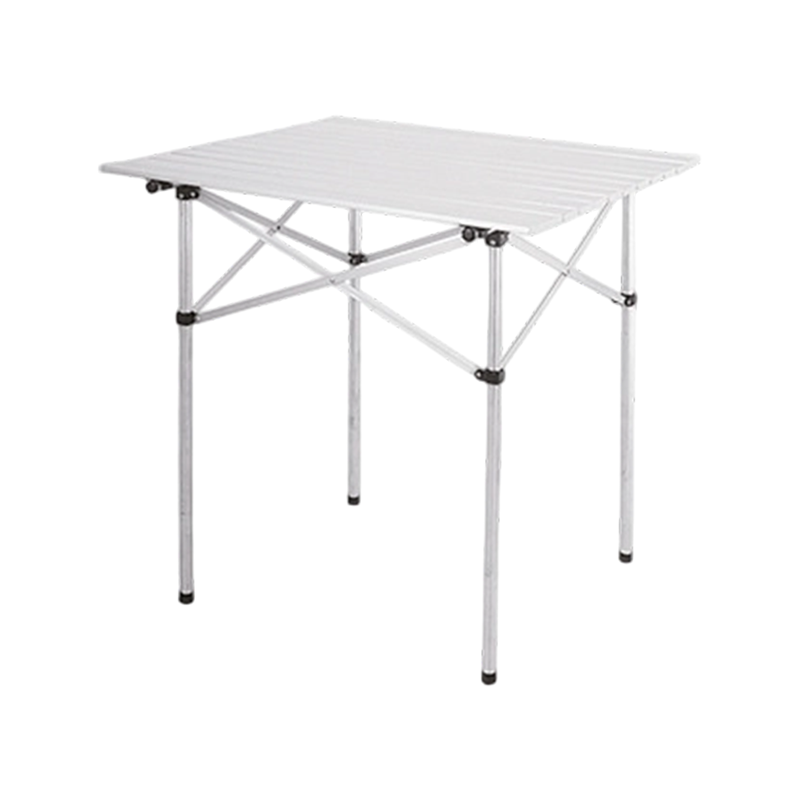

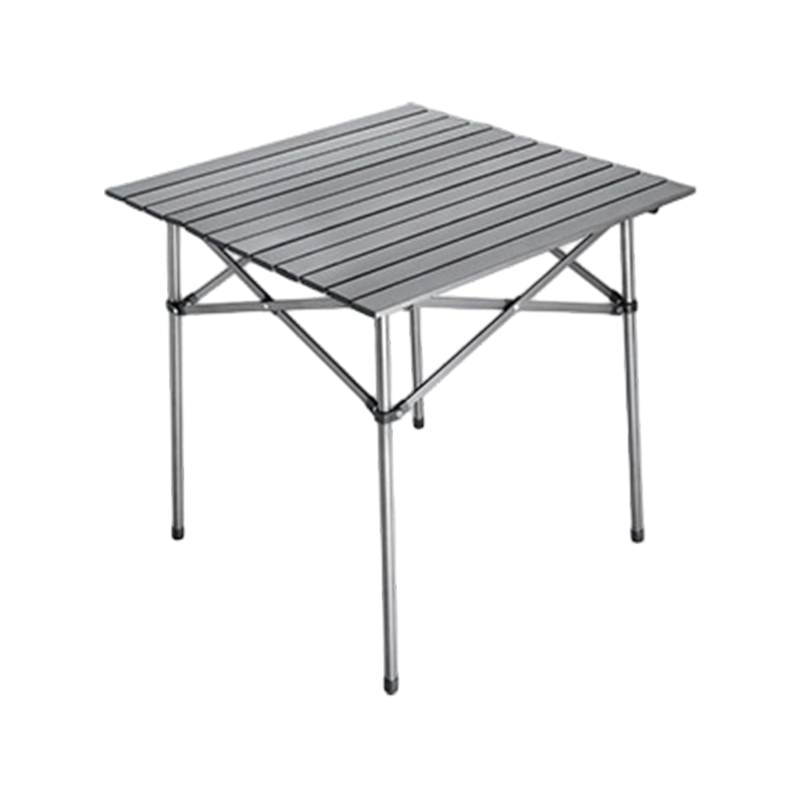

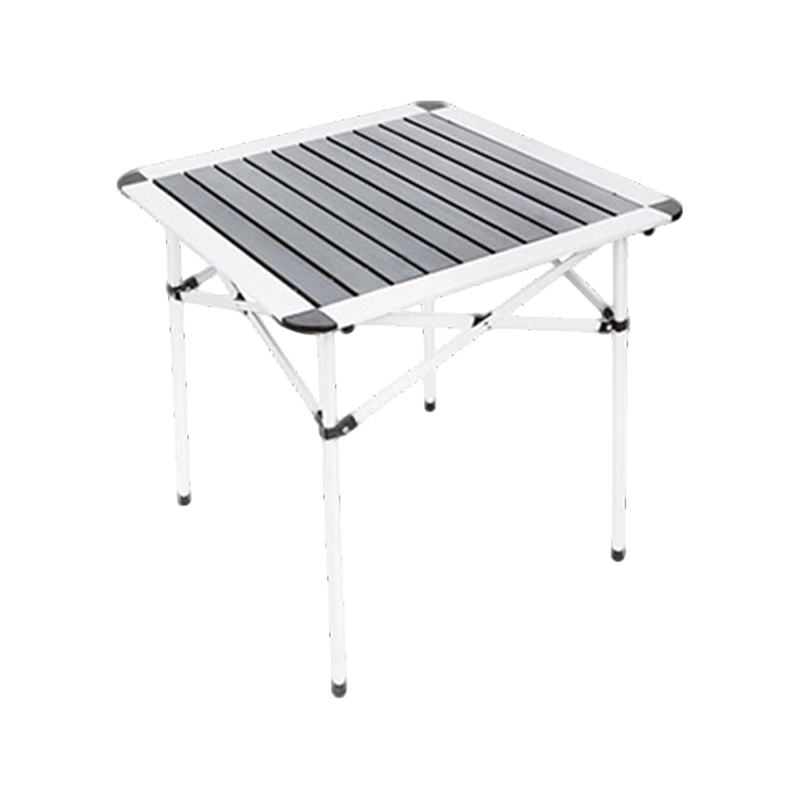

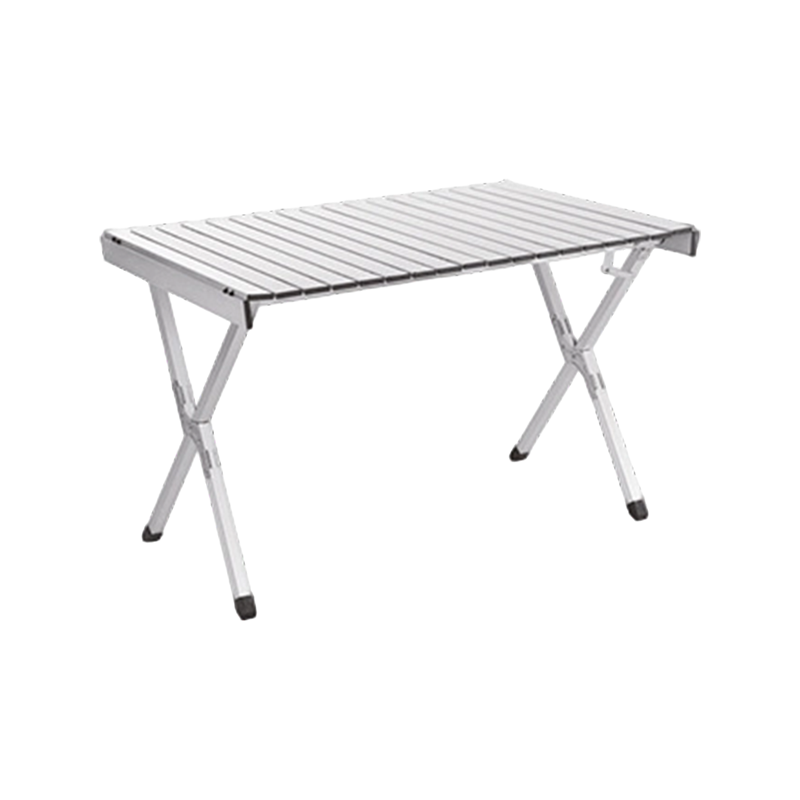

Mesa dobrável de liga de alumínio para exterior, mesa de acampamento, mesa de rolo de ovo

Em ambientes externos, uma mesa dobrável enfrenta mais do que apenas o peso estático de panelas e refrigeradores. Rajadas de vento – especialmente em acampamentos expostos, praias ou cumes de montanhas – podem gerar forças laterais dinâmicas que fazem com que a mesa balance, torça ou até mesmo desmorone. A resistência da mesa a estas forças é governada por duas propriedades estruturais críticas: estabilidade lateral (resistência ao balanço lateral) e rigidez torcional (resistência à torção em torno do eixo vertical). Ambos são diretamente influenciados geometria do quadro (ângulos das pernas, formato da pegada e proporção entre altura e largura) e padrões de contraventamento (contraventamento X, contraventamento H ou contraventamento perimetral). Na CragHaven Outdoor, uma marca para atividades ao ar livre e parceira de fabricação internacional com sede em Hangzhou, China, acreditamos que excelentes produtos para atividades ao ar livre não são construídos com base em uma pilha de parâmetros, mas em uma compreensão profunda do meio ambiente, dos padrões de uso e do teste do tempo. Este artigo apresenta uma análise de engenharia estrutural de como essas variáveis ​​de projeto afetam a resistência ao vento, apoiada por dados empíricos de túnel de vento e testes de campo de nosso laboratório de P&D.

1. A física da carga do vento em mesas dobráveis ao ar livre

O vento aplica ambos forças de arrasto (pressão horizontal contra o tampo da mesa e a estrutura) e forças de sustentação (sucção ascendente, especialmente em grees superfícies planas). Para uma mesa dobrável quadrada típica de 70 × 70 cm, um vento de 40 km/h (≈ 11 m/s) gera uma pressão dinâmica de aproximadamente 75 Pa , traduzindo-se em uma força lateral de 37N (≈ 3,8 kg) apenas na mesa. A 60 km/h (≈ 16,7 m/s), a pressão sobe para 170 Pa , com forças laterais superiores 83N (≈ 8,5 kg) – o suficiente para tombar ou torcer uma mesa mal apoiada.

• Momento de reviravolta – A força do vento atua na altura do tampo da mesa (normalmente 70–75 cm), crieo um torque que tenta girar a mesa em torno da pegada externa da perna. A resistência da mesa depende da sua ângulo de abertura das pernas e largura da pegada .
• Momento de torção – Quando o vento atinge um canto ou ângulo, ele cria uma força de torção. Mesas com pegadas retangulares experimentam cargas de torção maiores do que as quadradas devido à maior distância diagonal do centro de pressão.
• Fator de rajada – O vento no mundo real não é constante; rajadas podem ser 1,5–2,5 vezes a velocidade média do vento. Nossos testes CragHaven Outdoor usam um protocolo de simulação de rajada que aplica cargas de pico 2,0x a pressão de estado estacionário por períodos de 3 segundos.

2. Geometria da estrutura: formato da pegada, ângulo da perna e relação altura/largura

A configuração geométrica da estrutura da mesa determina a estabilidade da sua base. As principais variáveis são ângulo de abertura das pernas (o ângulo externo de cada perna em relação à vertical), proporção da pegada (relação largura-profundidade) e altura do centro de gravidade .

• Ângulo de abertura das pernas (inclinação para fora) – As pernas inclinadas para fora aumentam a largura efetiva da pegada ao nível do solo. Um movimento de perna de 10° da vertical aumenta a largura da pegada em cerca 25% em comparação com pernas verticais, melhorando a estabilidade lateral por 40–50% em testes de vento. Nosso padrão CragHaven Outdoor é Abertura de 8–12° , otimizado para equilibrar estabilidade com capacidade de embalagem dobrada. As tabelas do mercado de massa costumam usar ≤ 5° de abertura , o que economiza material, mas reduz significativamente a resistência ao vento.
• Proporção da pegada – Para uma mesa retangular, o lado de barlavento (o lado voltado para o vento) deve idealmente ter a dimensão mais curta para reduzir a área de superfície. Uma mesa com dimensões 70 × 50 cm (proporção de aspecto 1,4:1) orientado com o lado de 50 cm em direção ao vento 28% menos força lateral do que uma mesa quadrada de 70 × 70 cm. No entanto, a rigidez torcional diminui ligeiramente porque a dimensão mais longa (70 cm) cria um braço de alavanca mais longo para momentos de torção.
• Proporção altura/largura – Uma mesa mais baixa (por exemplo, 50 cm de altura) tem um centro de gravidade mais baixo e um braço de alavanca mais curto para capotamento pelo vento. Comparada com uma mesa padrão de 70 cm de altura, uma mesa de 50 cm mostra 35% menos tendência de tombamento sob a mesma carga de vento. Porém, o conforto do usuário (principalmente para refeições ou preparo de alimentos) favorece a altura de 70 cm. Nossas mesas CragHaven Outdoor apresentam pernas ajustáveis em dois estágios (50 cm e 70 cm) para que os utilizadores possam baixar a mesa em condições de vento.

3. Padrões de Contraventamento: Eficiência Estrutural na Resistência ao Vento

O contraventamento é a rede de escoras que conecta as pernas à estrutura, evitando que as pernas se abram para fora ou torçam sob carga. Diferentes padrões de suporte oferecem compensações entre rigidez, peso e volume dobrado.

• Suporte em X (cruz diagonal) – Duas escoras diagonais cruzam-se entre pernas opostas, criando uma estrutura de treliça que é extremamente eficaz na resistência a forças laterais. Em nossos testes, as tabelas com suporte em X mostraram 65–75% menos deflexão lateral vento abaixo de 60 km/h em comparação com mesas sem contraventamento. No entanto, os aparelhos X aumentam o peso em 15–20% e pode interferir nos mecanismos de dobramento das pernas.
• Contraventamento H (perímetro horizontal) – Uma cinta horizontal conecta as pernas a meia altura (≈ 30–40 cm do solo), formando um retângulo rígido. Este padrão fornece estabilidade lateral moderada (30–40% de melhoria em relação à ausência de órtese), mas é menos eficaz contra cargas de torção porque as pernas ainda podem torcer em relação à estrutura. O suporte em H é mais leve e simples de dobrar, tornando-o comum em designs do mercado de massa.
• Cordão perimetral / cinta de reforço – Em vez de suportes metálicos rígidos, algumas mesas leves usam tecido ou cordão tensionado ao redor do perímetro na altura média da perna. Isto evita a abertura das pernas, mas oferece quase nenhuma resistência à torção . Em nossos testes de vento, as mesas com cintas mostraram apenas Melhoria de 10–15% na estabilidade lateral e 8–10° de torção vento abaixo de 60 km/h – um nível de desempenho que consideramos inseguro para locais expostos.
• Contraventamento combinado X H (treliça completa) - Nossa estrutura CragHaven Outdoor premium "WindMaster" usa contraventamento X e contraventamento H em um configuração híbrida : Suportes em X na direção longitudinal e um suporte em H na parte superior do conjunto da perna. Isto alcança Redução de 82% na deflexão lateral e limita a torção torcional <2° vento abaixo de 70 km/h, adicionando apenas 12% de peso em comparação com uma estrutura básica com reforço em H.

4. Protocolo de teste dinâmico de vento e medição de parâmetros

Nosso teste de vento CragHaven Outdoor usa um equipamento portátil para túnel de vento com um Seção de teste de 2,0 m × 2,0 m e uma matriz de sensores de deslocamento a laser para medir a deflexão do quadro em tempo real. As mesas são testadas em velocidades de vento de 20 km/h a 80 km/h , com condições de estado estacionário e de rajada. Os principais parâmetros medidos são:

• Deflexão lateral (Δx) – Deslocamento horizontal máximo no centro do tampo da mesa, medido em mm. O limite aceitável para jantar/cozinhar com segurança é < 15mm .
• Ângulo de torção torcional (θ) – Rotação angular do tampo da mesa em torno do eixo vertical, medida em graus. O limite aceitável é < 3° .
• Deslocamento vertical (Δy) – Elevação ou curvatura do tampo da mesa devido às forças de sustentação do vento, medidas em mm.
• Tempo de recuperação – Tempo (em segundos) para a mesa retornar a < 5% da deflexão de pico após o desaparecimento de uma rajada.

5. Tabela de parâmetros comparativos: geometria da estrutura e desempenho de contraventamento

A tabela abaixo resume nossos resultados de teste em cinco configurações de quadro. Todos os valores são para uma mesa de 70 × 70 cm a 70 cm de altura, testada com vento em estado estacionário de 60 km/h com rajadas de 3 segundos a 80 km/h (fator de rajada de 2,0×). Os dados são do laboratório estrutural interno da CragHaven Outdoor, verificados por consultores de engenharia terceirizados.

6. Projetando para o Vento: A Filosofia de Engenharia Externa de CragHaven

Na CragHaven Outdoor, desde o conceito inicial do projeto até repetidas amostragens e testes, sempre partimos de cenários de uso reais – e o vento é um cenário que muitas vezes é subestimado. Nosso processo de design inclui:

• Modelagem de Dinâmica de Fluidos Computacional (CFD) – Simulamos o fluxo do vento sobre a mesa e a estrutura para identificar zonas de alta pressão antes de construir protótipos físicos. Isso reduz o número de iterações de teste em 40–50% .
• Testes de campo em locais costeiros e montanhosos – Nossa equipe de teste implanta tabelas de protótipo em locais à beira-mar (com névoa salina e ventos terrestres constantes) e cumes alpinos (com condições turbulentas e tempestuosas), registrando dados de deflexão do mundo real com acelerômetros triaxiais .
• Projeto de junta reforçada – Mesmo a melhor órtese falha se as articulações estiverem fracas. Nós usamos extremidades de tubo estampadas de rolo duplo e pinos de articulação de aço inoxidável em todas as interseções da estrutura, garantindo que o sistema de contraventamento transmita cargas ao solo sem perda de energia devido à folga das juntas. Nossa tolerância à articulação articular é mantida em ± 0,15mm , em comparação com a média da indústria de ± 0,5 mm.

Contamos com o sistema de fabricação maduro e eficiente da China para transformar essas intenções de design em produtos estáveis, replicáveis ​​e escaláveis, garantindo que cada mesa que sai de nossas instalações em Hangzhou tenha um desempenho consistente em condições de vento, seja em um acampamento à beira-mar com vento forte ou em um acampamento base em uma montanha tempestuosa.

FAQ – Perguntas Frequentes

Q1: A estabilidade lateral é mais importante que a rigidez torcional para a resistência ao vento, ou são igualmente críticas?

Ambos são importantes, mas protegem contra diferentes modos de falha. Estabilidade lateral evita que a mesa deslize lateralmente ou tombe totalmente – este é o principal modo de falha em ventos diretos. Rigidez torcional evita que o tampo da mesa torça em relação às pernas, o que pode fazer com que os utensílios de cozinha escorreguem ou que a mesa desenvolva uma oscilação que piora com novas rajadas de vento. Em nossos testes CragHaven Outdoor, observamos que uma mesa com alta estabilidade lateral, mas baixa rigidez torcional (por exemplo, reforçada em H com ampla abertura) ainda pode falhar por torção progressiva —cada rajada adiciona uma ligeira torção e, com o tempo, o tampo da mesa fica desalinhado, criando instabilidade. Portanto, recomendamos priorizar ambos escolhendo uma mesa com suporte diagonal em X ou um sistema híbrido como o nosso WindMaster, que proporciona um desempenho equilibrado. Você pode explorar nossa linha completa de mesas testadas contra o vento em nossa página de produtos de mesa dobrável .

Q2: Posso melhorar a resistência ao vento da minha mesa dobrável existente modificando-a ou preciso comprar uma nova mesa projetada para o vento?

Algumas modificações simples podem ajudar. Abaixando a altura da mesa (se a sua mesa tiver pernas ajustáveis) é a atualização mais eficaz – uma redução de 20 cm na altura reduz o momento de tombamento do vento em cerca de 30% . Você também pode adicionar peso às pernas pendurando sua mochila ou pedras em uma alça central, o que aumenta o momento de estabilização. No entanto, estas são soluções band-aid. A geometria e o suporte da estrutura de uma mesa são parte integrante de sua estrutura; você não pode adaptar o suporte em X em uma mesa projetada com tiras perimetrais. Na CragHaven Outdoor, projetamos nossas mesas desde o início, tendo a resistência ao vento como um requisito fundamental. Nossas mesas WindMaster incluem pontos de ancoragem pré-perfurados para estacas terrestres (para superfícies macias) e laços de saco de areia para uso na praia, oferecendo opções adicionais para condições extremas.

Q3: Qual classificação de velocidade do vento devo procurar em uma mesa dobrável para exterior e como o CragHaven Outdoor define "resistente ao vento"?

Recomendamos que qualquer mesa externa séria mantenha deflexão lateral < 15 mm and torção torcional < 3° at 60 km/h (com rajadas). Isto corresponde a um Força Beaufort 7 condição (quase vendaval) - uma brisa muito forte que afetaria a maioria das atividades do acampamento. Nossas mesas CragHaven Outdoor são testadas para Sobrevivência a rajadas de 80 km/h sem deformação permanente, embora não seja recomendado utilizá-los para cozinhar acima de 70 km/h. Publicamos um rótulo de desempenho do vento em cada mesa, mostrando seus limites de estado estacionário e de rajada. Isto faz parte do nosso compromisso com a transparência: acreditamos que excelentes produtos para exteriores não se baseiam numa pilha de parâmetros, mas sim numa profunda compreensão do ambiente e dos desafios que este apresenta. O teste do tempo – e do vento – é o que valida nossos projetos.
